Centro de pruebas de calidad

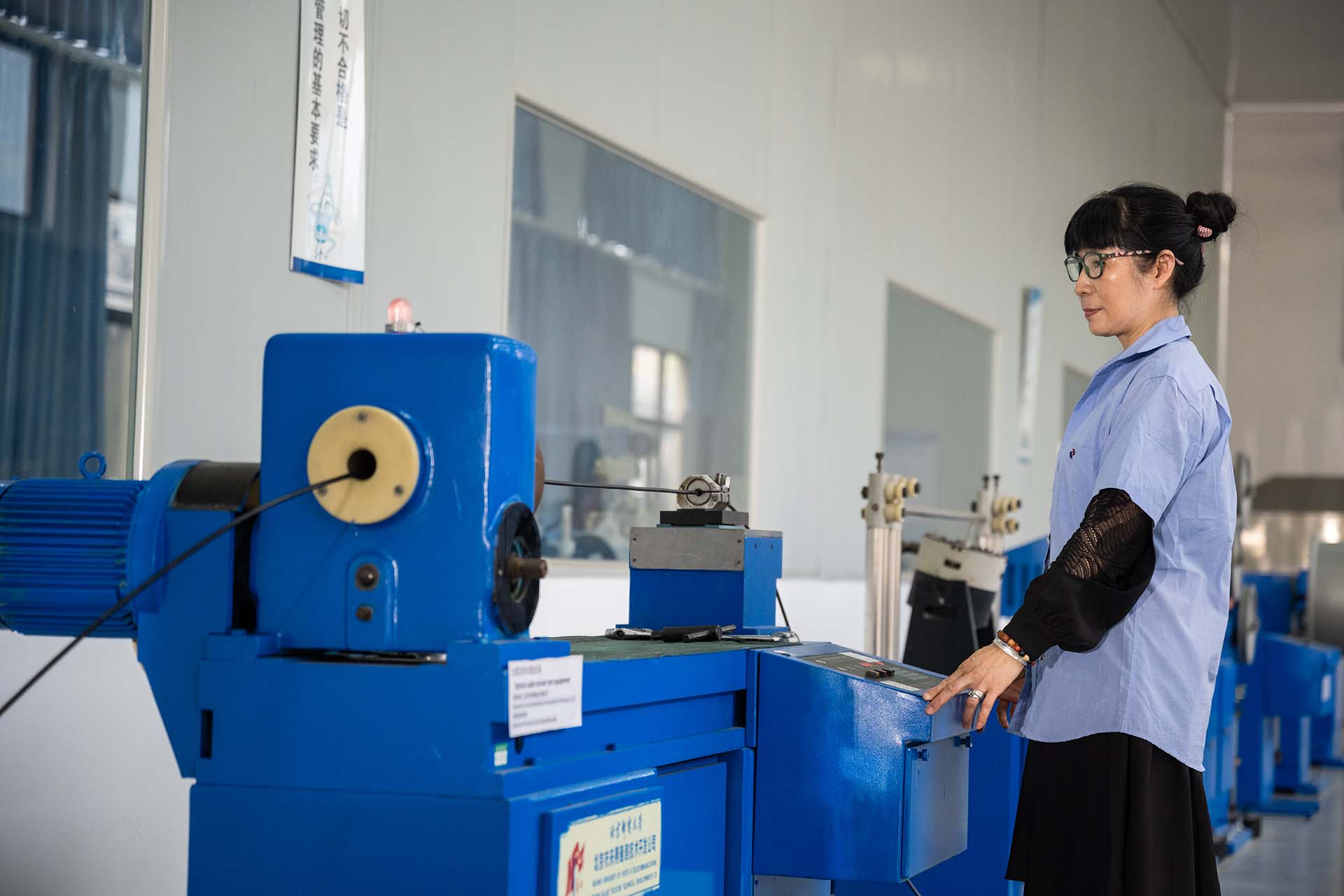

En el sistema de inspección de calidad de cables ópticos, la prueba de capacidad de flexión es fundamental para evaluar sus propiedades mecánicas y la estabilidad de transmisión, la cual debe detectarse rigurosamente desde múltiples dimensiones. Durante la prueba, se determinan primero los estándares de prueba según el tipo de cable óptico y el escenario de aplicación. Por ejemplo, los cables ópticos para cableado interior suelen pasar la prueba de flexión en un núcleo cilíndrico de 20 mm de diámetro, mientras que los cables ópticos para exterior pueden necesitar soportar una mayor tensión de flexión. El cable óptico se enrolla uniformemente alrededor de un núcleo cilíndrico del diámetro especificado, se mantiene en un estado de flexión de 180° durante un tiempo determinado (por ejemplo, 30 minutos), y el valor de atenuación de la señal óptica se monitorea continuamente durante este período. Si la atenuación supera los 0,5 dB, se considera no apto.
Al mismo tiempo, se requiere una inspección microscópica del aspecto del cable óptico: se utiliza una lupa para observar si hay grietas o delaminación en la superficie de la funda. Tras pelar la funda, se detectan daños en el revestimiento del núcleo de la fibra y se utiliza un OTDR (reflectómetro óptico en el dominio del tiempo) para rastrear el pico de pérdida del núcleo de la fibra en la posición de flexión y determinar si la fuga de señal se debe a microcurvas. Además, las pruebas de adaptabilidad ambiental son cruciales: se repite la operación de flexión en una zona de temperatura de -20 °C a 60 °C para simular el escenario de tendido en climas extremos y verificar la estabilidad del rendimiento de flexión del cable óptico ante fluctuaciones de temperatura.
Esta detección no solo garantiza la resistencia del cable óptico a la deformación por flexión en escenarios convencionales, como el cableado de edificios y el cruce de tuberías, sino que también proporciona datos fiables para proyectos especiales, como el tendido de cables ópticos transoceánicos y en montaña. Al cuantificar la relación entre el radio de curvatura y la atenuación óptica, junto con el análisis de la mecánica de materiales de la distribución de tensiones de la cubierta y el núcleo de la fibra, se puede evaluar exhaustivamente la flexibilidad y la resistencia a la fatiga del cable óptico, sentando las bases de la detección para la seguridad y la eficacia a largo plazo de los proyectos de comunicaciones.
